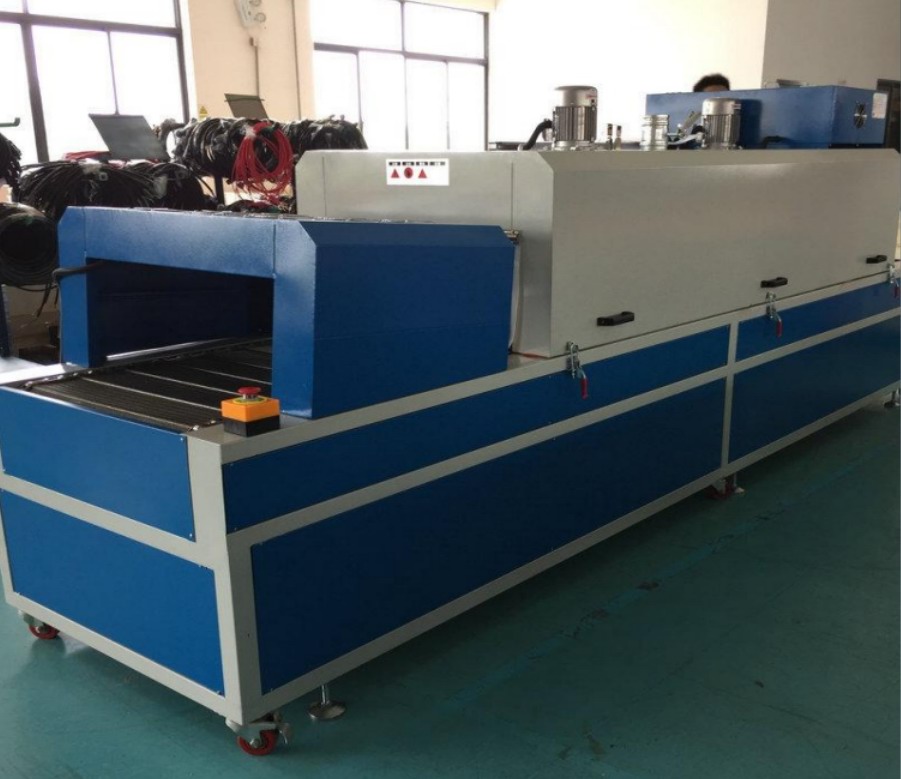

【隧道烘箱】
Industry TunnelOven
主要规格和技术参数Specifications
方式Circulationmode |
强制热风循环方式Forcedhot-aircirculation&ventilationsystem | ||
电源 Powersupply | AC380V 3φ 4W 50HZ | ||
功率(KVA)Power (KVA) | 9 | ||
工作环境温度 Operatingtemperature | +5℃~+35℃ | ||
Performance 性能 | 温度范围 Temperaturerange | 环境温度加20℃~+250℃Ambienttemperatureadd20℃~+250℃ | |
温度波动度 Temperature fluctuation | ±0.5℃ | ||
温度均匀性 Temperature uniformity | 100±1℃200±2.5℃250±3℃ | ||
升温时间 Temperatureheat-uprate | 40分钟以内（室温～+200℃) Within 40min (Ambient temperature～+200℃) | 60分钟以内（室温～+250℃) Within 60min (Ambient temperature～+250℃) | |
Construction 结构 | 外壳ExteriorMaterial | 防锈处理冷轧钢板(表面喷塑处理)Cold-nolledrust-proofsteelplate(Urethaneresinelectrostaticcoating) | |
内胆Interiormaterial | 铬-镍不锈钢Cr-NiStainlesssteel | ||
隔热材料Insulation | 玻璃棉Glasswool | ||
加热器Heater | 翅片式加热器Heaterwithfin | ||
鼓风机Aircirculator | 离心式风机Centrifugalfan | ||
controller Temperature 控制系统温度 | 调节方式 Controlmode | PID控制方式 PIDcontrol | |
运转方式 Operatingmode | 定值运转，程序运转Constantoperation,Programmeoperation | ||
设定范围 Settingrange | 0～+260℃ | ||
设定方式 Settingmode | 数字式Digital | ||
显示方式Display | LED数字显示LEDdisplay | ||
传感元件Sensor | PT100Sensor | ||
安全保护Safetysystem | 输入断线检测功能、上限温度过热报警功能、蜂鸣器报警功能、自动温度过热防止功能、 自行诊断功能 Inputburn-outdelectionfunction、Uppertemperaturelimitalarm、Buzzeralarm、Over-heatprotection、Selfdiagnosticfunction | ||
定时功能Timer | 0.1～999.9H | ||
安全保护装置Safetydevices | 电源用漏电断路器、电机温度保护开关、温度保险丝、独立温度过升防止装置 Leakagebreakerforpowersupply、Aircirculatortemperatureswitch、Thermalfuse、Overloadandshortcircuitprotectionforheater、Over-heatprotect | ||
排风口Outlet | φ100mm排风门φ100mmexhaustdoor | ||
速度调节Insidecapacity (L) | 0～8m/minAdjustable | ||
排风管 ExhaustPipe | 1套Set | ||
使用说明书 Instructionmanual | 1册Set | ||
网带式流水线烘箱主要技术参数：
设备整机尺寸：5500×1200×1500 机台整体高度（含电机）（ 长L×宽W×高H（mm）
加热区内尺寸：3000×1000×200 机台传送带空间高度 （ 长L×宽W×高Hmm ，高度是指有效高度）
输送网带尺寸： 5500×950×800 传送带到地面高度 （ 长L×宽W×高Hmm）
机台结构概述：本产品采用两侧风道出风，中间风道回风循 环，采用不锈钢传送网带，比较平整，上料端1000 mm，烘干段电加热管加热：总3000mm（烘干段均分为2组：(1500+1500mm，可独立控温工作），出料端1500mm。电加热管安装在烘箱顶部 风道内，循环电机安装烘箱顶部，可以让电机寿命延长，进出料口采用可调式隔热板，可上下自由调节，内侧加装保温板，双层隔热。
加热区工作室材料：优质拉丝不锈钢SUS304
加热区外壁材料：A3碳钢冷扎板 板金折弯焊接铆钉拼接
输送机身材料：2.0T/A3碳钢冷扎板，钣金折弯焊接制作
输送脚架材料:2.0T/5#国标方管焊接而成，表面封板
传送动力系统：
传送动力：采用1台齿轮调速电机，速度范围：1m-10m/min。
传送滚筒：采用自纠偏滚筒，可左右调节纠偏。
变频器：采用一台变频调速器
输送带：采用不锈钢网孔带，容易清洁。
工作温度范围：室温RT~,200℃任意调节
控温精度：±1℃
温度均匀性：±3℃（无试样）
控温方式：SSR模块控温,PID调节
加热装备：采用远红外黑晶体带反射罩发热管，加热元件功率24KW.加热原件连续使用寿命可达3万小时以上。有使用升温速度快、发热效率高的特点，完全独立系统，不影响控制线路
升温时间：从常温升温至60℃，不大于10分钟，从常温升温至200℃，不大于30分钟。
保温层：各部位按照炉外温升及节能考虑设计厚度100mm，填充物材料：100K级高密度硅酸铝纤维，耐高温850℃，导热系数为0.0048 ∧m/℃
设备配置：本隧道炉PLC模块采用西门子可编程控制，手动调节升降门高度
箱表面温升：按JB5220-91行业保证，工作温度不超过200℃的干燥箱，表面温度不大于室温加25℃.
注:可根据用户不同的工艺要求专业设计及制造。[公司主要以非标设计为主]
▲产品附件说明:
1.随机备品 使用说明书，电器元件说明书，保修单，合格证各一份，
2.保修范围 产品整机保修一年(除人为损坏)包含所有电器元件。
*本公司可按照客户要求定制各类非标型号，尺寸的烘箱，烤箱，干爆箱，烘干箱等电热设备。
*如您所烘烤物品带有挥发性气体或者摩蚀物体产生，请您和我们技术服务人员详细说明，必要时要加装防爆装置或者采用耐腐饨性材料制作。严禁烘烤易爆物品!
*1:在环境温度25℃时,空载条件下测得的数据 ;
*2:外尺寸包括鼓风机罩壳和脚轮高度。
本公司亦可根据客户要求，承接设计、制造各种大型非标烘箱。
*1:Thetestconditionisat 25ambienttemperaturenon-loaded.
*2:Theoutsidedimensionsincludingmotorcoverand wheel.
Wecanuponthecustomer's request,castersdesignand,manufacturevarious majornon-standardovens.
